Uso de Diagramas de Flujo en la Fabricación con Arduino

¿Qué es un diagrama de flujo?

Los diagramas de flujo son una representación visual esencial utilizada en la programación de Arduino y otros lenguajes de codificación. Sirven para mostrar de manera gráfica la secuencia de pasos y decisiones necesarios para completar una tarea o proceso. Especialmente en la creación de un producto con Arduino, estos diagramas son herramientas cruciales que te permiten planificar y diseñar la lógica de control de tu proyecto de forma organizada y comprensible.

Utilización de Diagramas de Flujo en el Proceso de Producción con Arduino

Definición de objetivos y requerimientos: Antes de crear un diagrama de flujo, debes tener una comprensión clara de los objetivos y requerimientos de tu proyecto. ¿Qué producto estás fabricando con Arduino? ¿Cuáles son las funciones y características clave que debe tener?.
Identificación de componentes y sensores: Haz una lista de todos los componentes, sensores y actuadores que serán necesarios en tu proyecto.
Diseño del algoritmo: Antes de crear el diagrama de flujo, es útil diseñar un algoritmo que describa la secuencia lógica de operaciones que debe seguir tu Arduino.
Creación del diagrama de flujo: Utiliza símbolos estándar de diagramas de flujo, como rectángulos para representar pasos, rombos para representar decisiones (if/else), líneas de flujo para conectar los pasos y flechas para indicar la dirección del flujo. Cada símbolo representa una acción o una decisión en el proceso.
Detalles de programación: Los diagramas de flujo proporcionan una visión general de la lógica de control, pero no incluyen detalles específicos de programación. Es importante que, una vez que tengas el diagrama de flujo, lo traduzcas en código Arduino utilizando el lenguaje de programación Arduino (basado en C/C++).
Pruebas y ajustes: Después de programar tu Arduino según el diagrama de flujo, realiza pruebas para asegurarte de que el producto funciona como se espera.

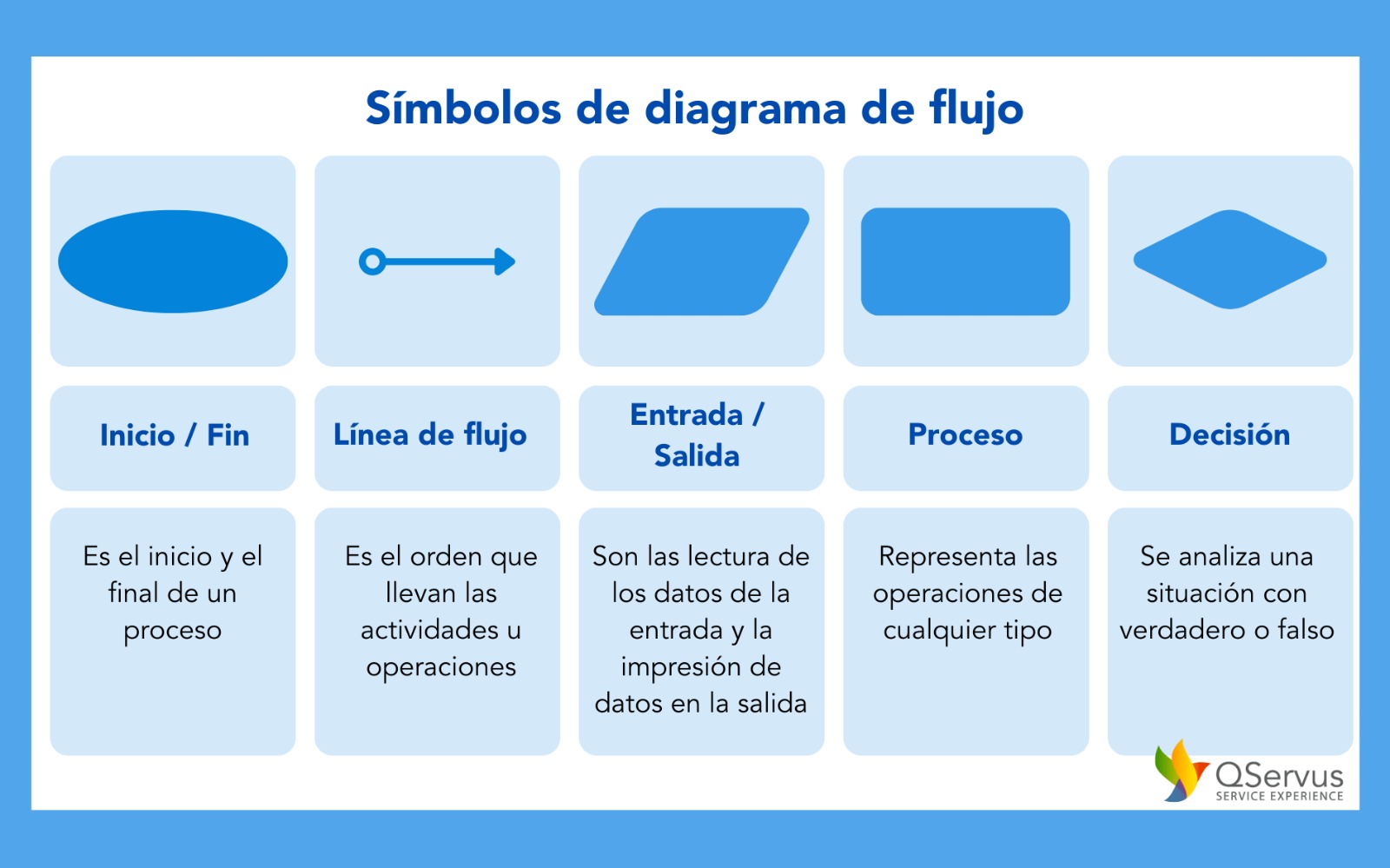

Simbología

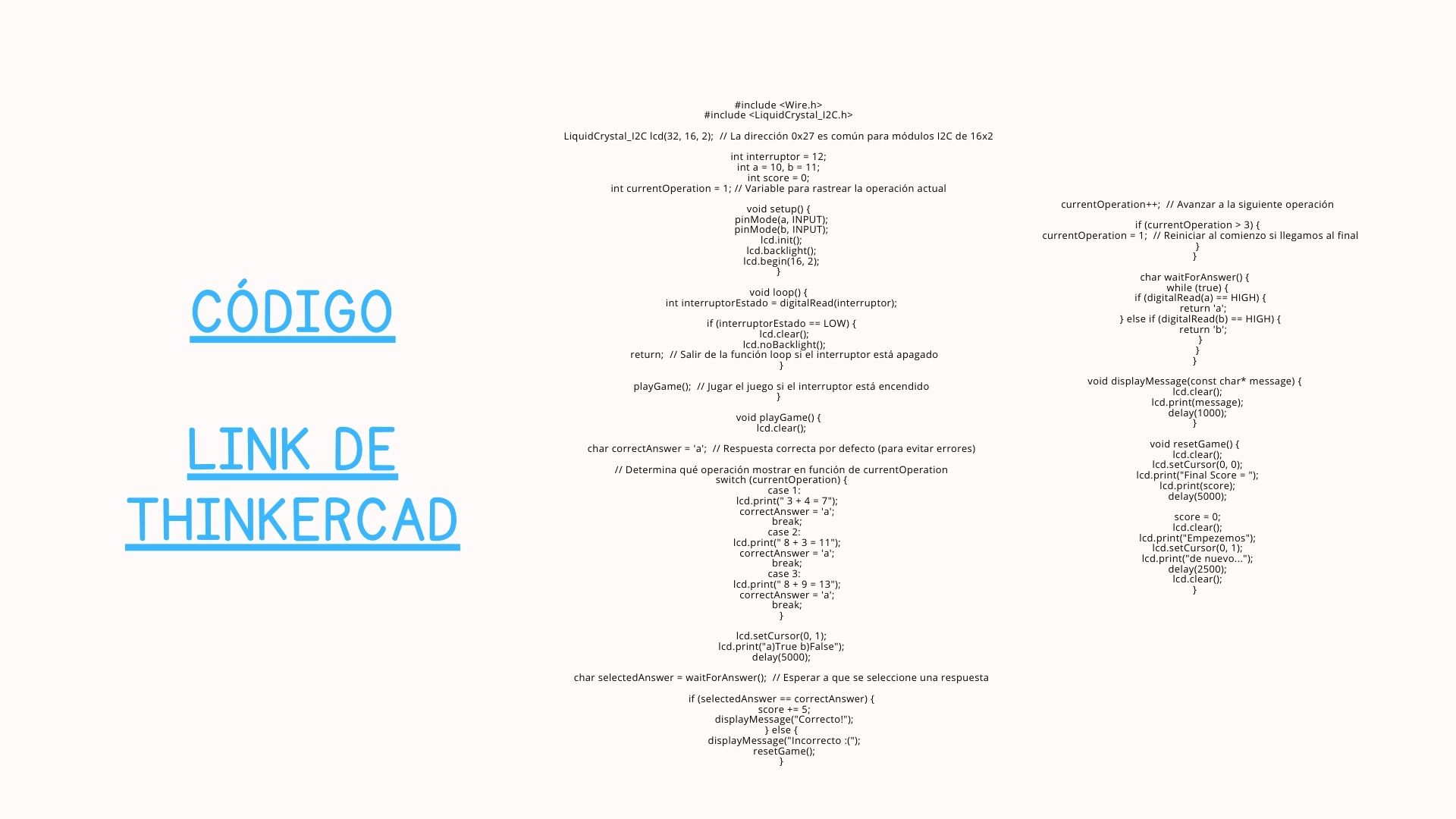

Código de proyecto

Diagrama de proyecto

¿Qué aprendí?

Los diagramas de flujo desempeñan un papel esencial en la creación de productos con Arduino al facilitar la planificación de la lógica de control, la representación visual de la secuencia de acciones, la resolución de inconvenientes

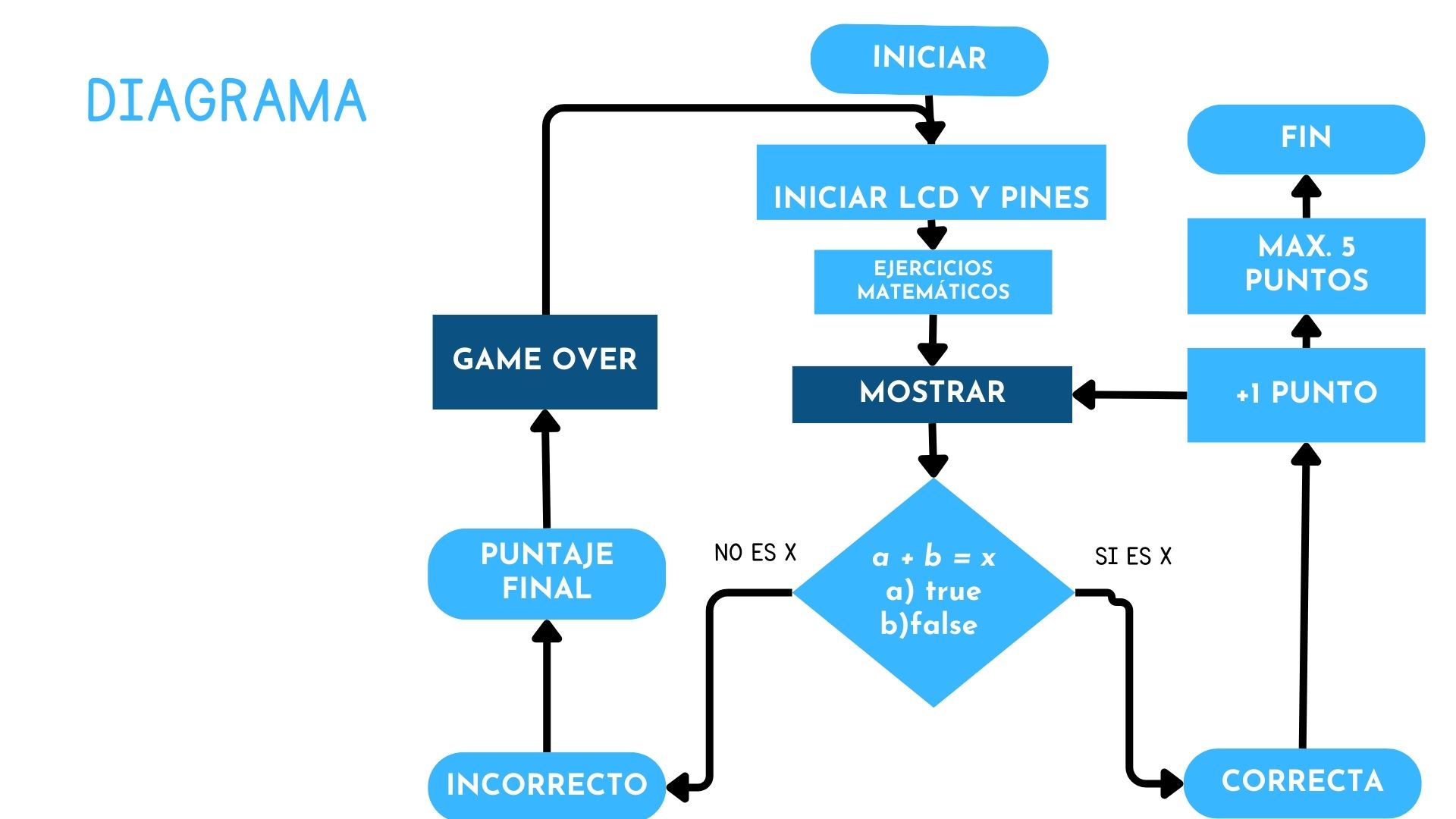

Finalmente nosotros realizamos el diagrama de nuestro proyecto y gracias al feedback de la profe, quedo así:

27 de Octubre

Momentoo creativoo!!

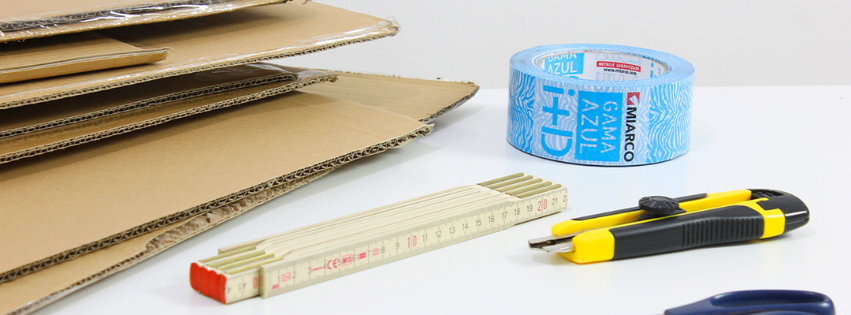

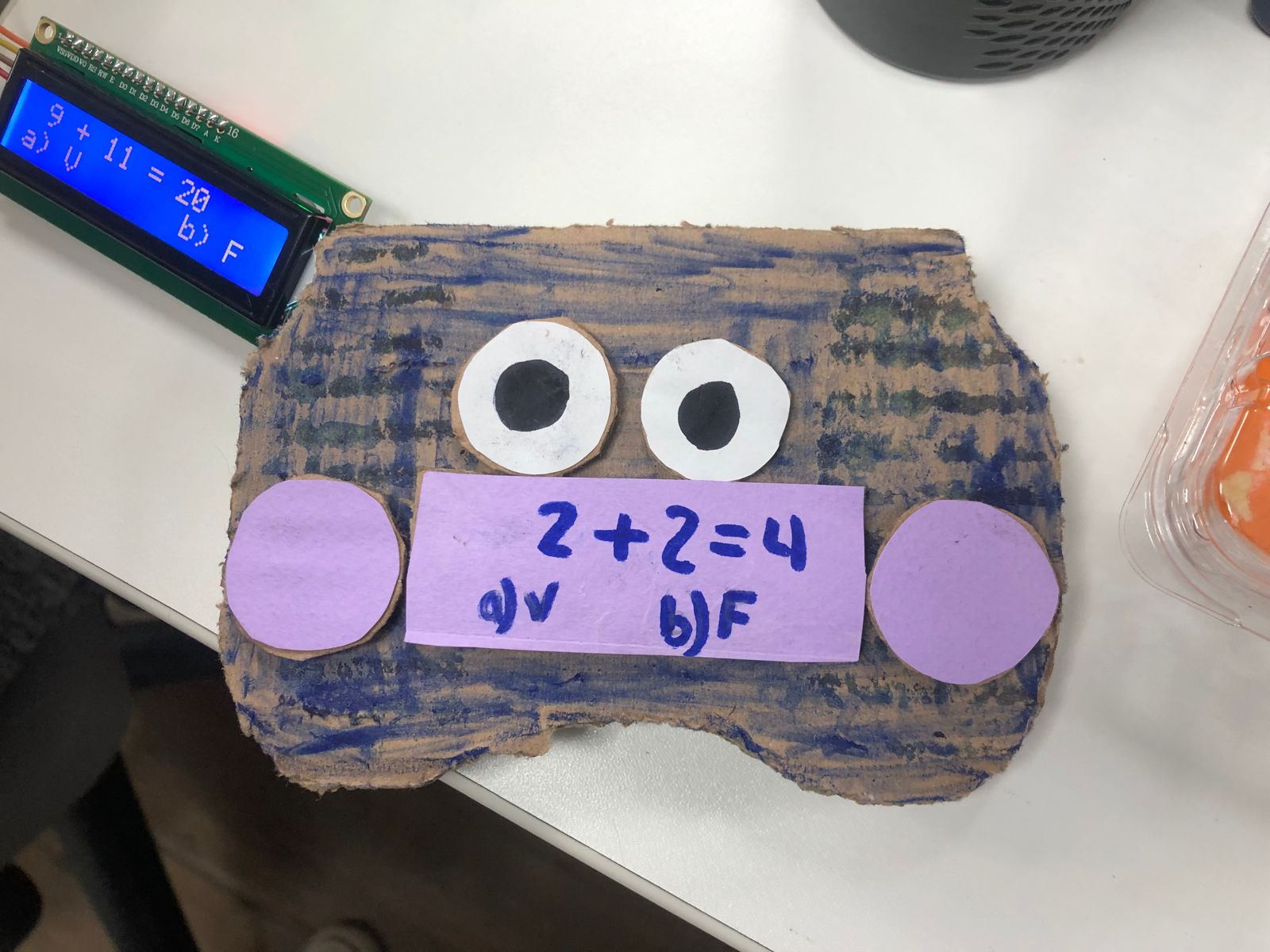

Esta clase marcó un paso significativo para nuestro proyecto ya que empezamos a darle más forma a Edukito. Una evidencia clara de esto es nuestro prototipo, que fue armado utilizando cartón de la tiendita, cúter, goma, regla, lápiz, algunos plumones, y full creatividad.

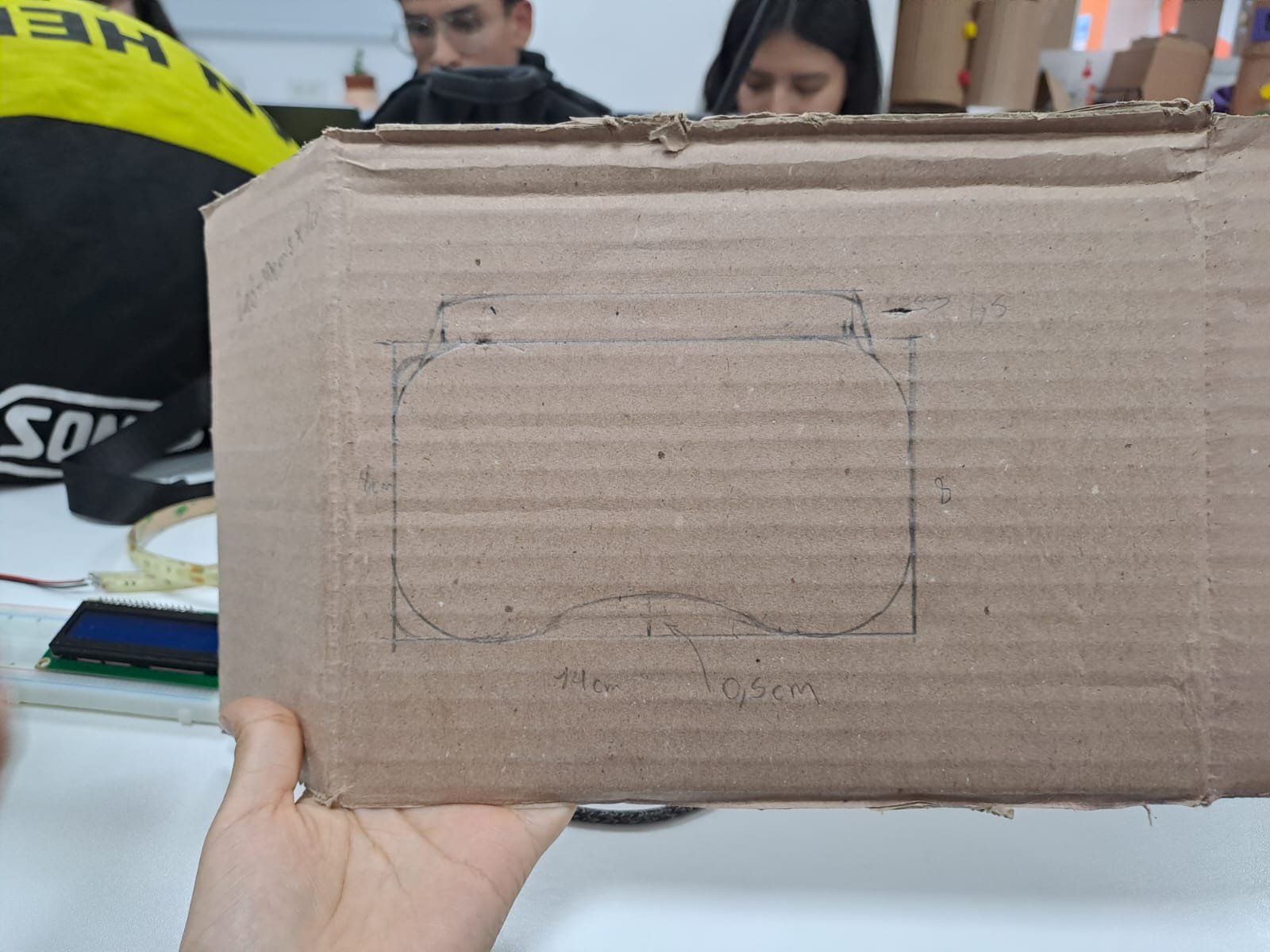

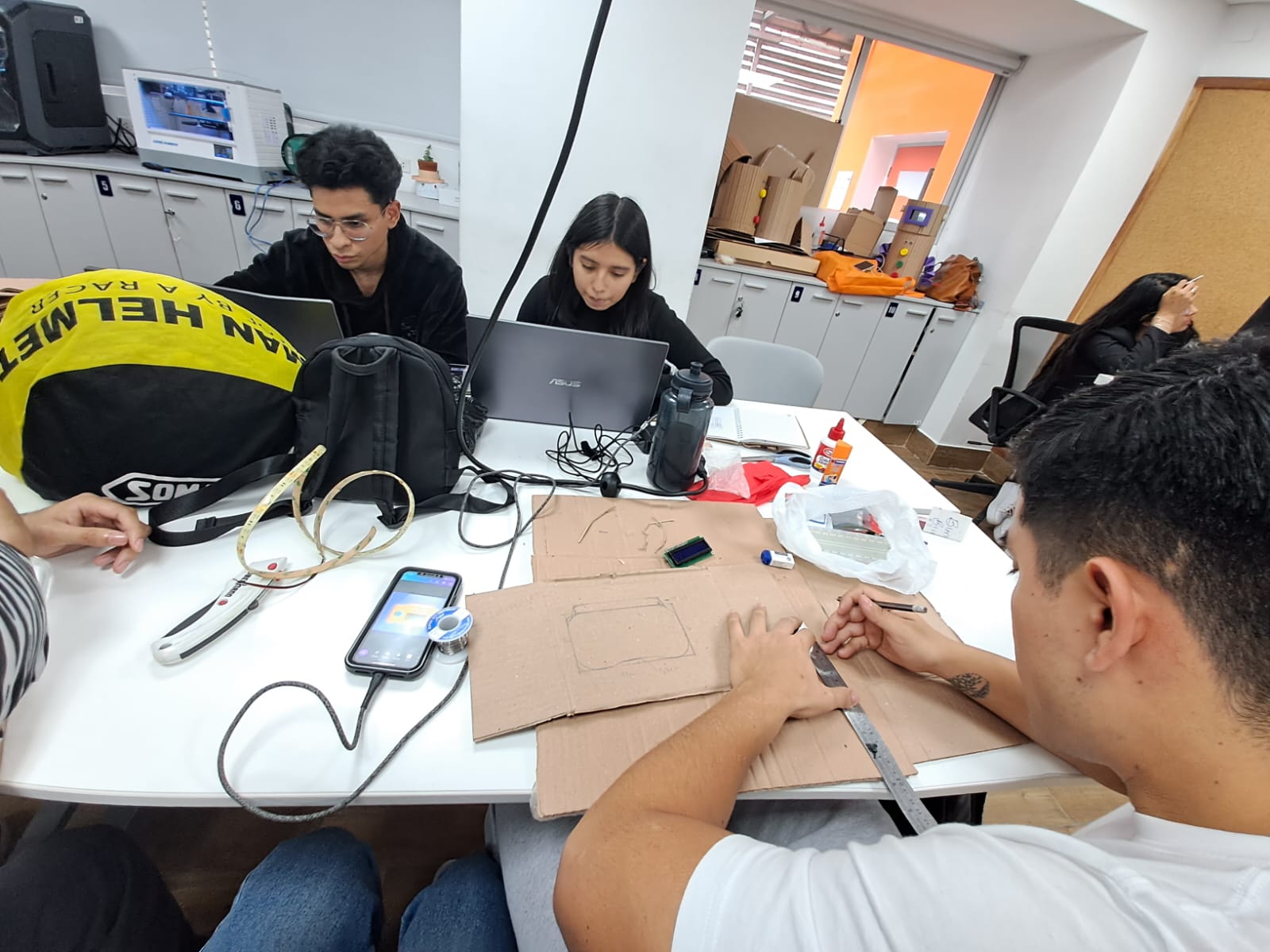

En proceso de elaboración de nuestra maqueta:

Crear el prototipo nos permitió evaluar las dimensiones de nuestro diseño y verificar que todo encaje perfectamente. A mi y mis compañeros nos gustó realizar la actividad.
